Compleet ingebouwde Poppix

ZRT 2010 BouwpakketOnlangs is op het ZRT 2010 in Elsendorp de PopPix gelanceerd.

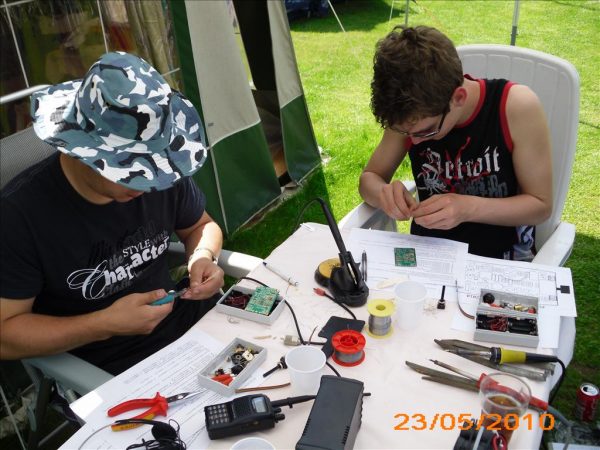

Het betreft een bouwpakket dat gemaakt kon worden tijdens het evenement.

Alle benodigdheden (behalve soldeerbout) zaten in het pakket oa. print, onderdelen, knoppen, batterijhouders, koptelefoon en natuurlijk de complete documentatie!Dit alles werd aangeboden tegen een gesponsorde prijs van € 15,–  !! (normale prijs € 25,–)
Velen onder ons konden de verleiding niet weerstaan, en hebben direct een kit aangeschaft.Geert, PD1QLF presenteerde vol trots de eerst gebouwde transciever. Uiteraard werkte deze direct! Stefan, PD0VDE volgde snel en zette het eerst cw qso met deze kit in het log. Dit betrof een gesprek met Hans, die op het VPK in Odoorn zat. Dit allemaal met de halve Watt vermogen die deze transciever levert aan een op dat moment nog aangesloten 20m vertical antenne van Jos, PA1ZP (vergeten terug te schakelen naar horizontaal… 😉 )

Specificaties

– Frequentiebereik: 3.530 – 3.610 MHz
– Ontvangst: CW & SSB
– Zendervermogen: 500mW
– Voeding: 12V (interne batterijhouder 8x 1,5V AA)
– RX verbruik: 250mW – 20mA
– TX verbruik: 1,7W – 140mA
– RX/TX schakeling middels een relais
– Achterzijde: Connectoren voor antenne, seinsleutel en hoofdtelefoon.
– Voorzijde: Powerschakelaar, volume en afstemknop.

Download documentatie:

Schema
Stuklijst
Componentopstelling
Montagehandleiding
